Soketli Açma-Kapama Röleleri



GT Rölesi

GT Röleleri
Çalışma Prensibi


Şekil 1'de gösterildiği şekilde, ana çekme kolu A bobininin içinde olup, manyetik akımın tamamının kullanılması ile görevlendirilmiştir. B yardımcı çekme kolu ise, A'dan aldığı çekme gücü ile tam dikey kontak çekme hareketini oluşturmaktadır. Metal gövde ile B parçası arasına yerleştirilen plastik pul C ise, rölenin çalışması anında iki metal parçanın biribirine çarpması ile oluşan şoku ve sesi azaltır. Bobinin silindirik ve uzatılmış olarak imali ile sipir uzunluğunun minimuma inmesi ve meydana gelen ısının rahatça dışarı atılması sağlanmaktadır.

Optimum bir elektromekanik randıman alabilmek için, çekme kolunun hareketi az bir mesafe ile sınırlandırılmış olup, 'W' şeklinde bir yay sayesinde güçlendirilmektedir (bkz. Şekil 2). 'W' merkezindeki yukarıya doğru bir çekim, hareketli kontakları taşıyan alt uçların biribirine yaklaşmasını sağlar. Sabit kontaklara gelen kuvvetler, böylece simetrik ve karşıt yönlendirilmektedir. Diğer taraftan, kontakların bırakması, tek bir kuvvet yerine biribirinden bağımsız ve her kontak için ayrı kuvvetlerle sağlanmaktadır.

GT Rölesi - Şekil 2
GT Rölesi - Şekil 3

Şekil 3'de, hareketli kontağın sabit kontak T'ye alttan (a) değdiği andaki durumu gösterilmektedir. Hareketli kontağın yayı, basıncın etkisi altında kısmen bükülmekte ve kontak çekme kolunun hareketini takip ederek yukarı doğru kaymaktadır (b). (c) ve (d) bölümlerinde ise, hareketli kontağın, röleden gerilim kesilince (R) kontağına (d) dönüşü görülmektedir. Bu durumda çekme kolunun düşmesine uygun olarak yine bir kayma hareketi olmaktadır. Her iki yöndeki bu kayma hareketi, kontakların çok alçak gerilimli devrelerde kullanılmasını ve kontaklara temas edildiğinde meydana gelen direnç tabakasının temizlenmesini sağlar. Rölenin, kare şeklinde simetrik olarak yerleştirilmiş 4 kontak takımı vardır. Bu düzen bazı modellerde sistem ekseni yönünde yerleştirilmiş özel bir mıknatıs sayesinde manyetik ark söndürme tertibatının eklenmesini mümkün kılar. Böylece yüksek DC gerilimleri, endüktif devrelerde dahi açıp kapamak mümkün olur.

Başa dön

Çok Kullanışlı Soket Ayakları


Serinin bütün modelleri 45x45 mm'lik kendine has soketlere girebilecek, tek bir noryl şaseye monte edilmiştir. Noryl şasenin altında, simetrik olarak her iki yönde 10 mm aralıklı 4 grupta toplanmış 16 terminal vardır. Bunların bir kısmı yedekte kalmaktadır. Röle çeşitli şekillerde devamlı olarak tesbit edilebilir veya sökülüp takılabilir. Bağlantı uçları terminaller üstüne lehimle veya 5 x 0,8 mm'lik standart klipslerle tutturulabilir. Kullanım sırasında ters takılmasını veya biribiriyle değiştirilmemesini önlemek üzere değişik şifreli soketlerde takılabilir. Röle kontaklarının basınç ve seviye ayarı, W şeklindeki kontak tutucularının, dış kollarının kaydırılması suretiyle, yay aşırı derecede bükülmeden, otomatik olarak ayar edilmektedir. Montaj sonunda bütün röleler otomatik olarak 5000 defa açılıp kapanarak, dayanıklılık testine tabi tutulur GT Rölesi, açıp kapama kabiliyeti ve sağlamlığı bakımından, endüstride kullanılmak üzere dizayn edilmiş bir röledir. Seri imalatı, takılmasındaki ve bağlanmasındaki kolaylık bakımından en ekonomik rölelerden biridir. Rölelerimizin dizel-lokomatifleri gibi sıcak, muhtelif gazlarla dolu ve sarsıntılı bir ortamda dahi başarı ile kullanılmakta oluşları, rölelerimizin mükemmeliyetinin bir kanıtıdır.

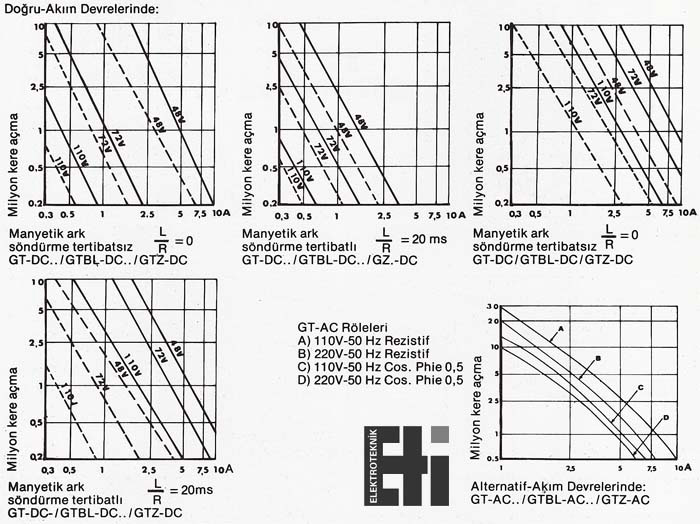

Açma-Kapama Grafikleri

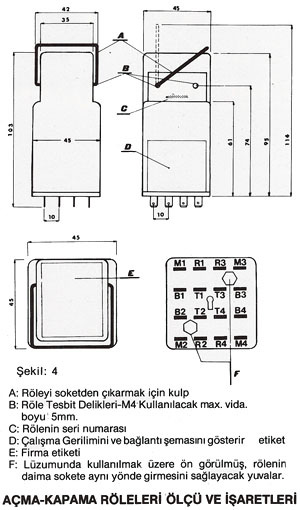

Röle Boyutları ve İşaretleri
Rölenin Terminal Görünüşü

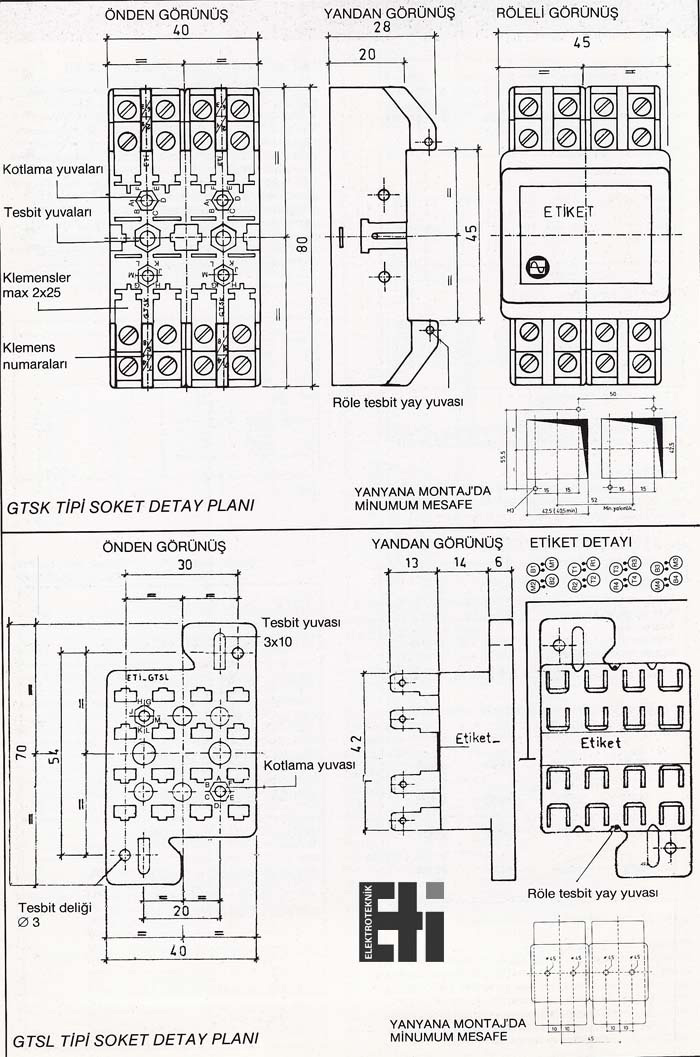

GTSK ve GTSL Soketlerinin Detay Çizimleri

Başa dön

  GT Rölesi Tipleri

  Çalışma Gerilimi Kontak Adedi Manyetik Ark Söndürmesi
GT2-DC 24, 48, 110, 125, 220 V DC 2 -
GT2-MDC 24, 48, 110, 125, 220 V DC 2 var
GT3-DC 24, 48, 110, 125, 220 V DC 3 -
GT3-MDC 24, 48, 110, 125, 220 V DC 3 var
GT4-DC 24, 48, 110, 125, 220 V DC 4 -
GT4-MDC 24, 48, 110, 125, 220 V DC 4 var
GT2-AC 24, 48, 110, 127, 220 V DC 2 -
GT2-MAC 24, 48, 110, 127, 220 V DC 2 var
GT3-AC 24, 48, 110, 127, 220 V DC 3 -
GT3-MAC 24, 48, 110, 127, 220 V DC 3 var
GT4-AC 24, 48, 110, 127, 220 V DC 4 -
GT4-MAC 24, 48, 110, 127, 220 V DC 4 var

  Teknik Özellikler

Bobin
Nominal Gerilimi Cetvel 1'e bakınız
Çalışma Gerilimi DC: %80-%100 AC: %85-%100
Çekme Gerilimi Cetvel 1'e bakınız
Bırakma Gerilimi Nominal gerilimin %15-%50'si
Besleme Gücü 4 W DC - 5 VA AC
Isınma 50-60°C
Izolasyon Sınıfı H

Kontaklar
Kontak Sayısı Ortak çalışan 4 enversör
Akım 10 A
Kontak Mesafesi 1,5 mm
Kontak Ort. Basıncı Bırakık: 0,3 N Çekik: 1 N
Kontak Direnci (1A'de) 10 MOhm
Kesme Gücü 10 A'de endüktif 220 V AC
Nominal 5 A rezistif 120 V DC
Maksimum 20 A 220 V AC veya 24 V DC

Çalışma
Mekanik Ömür 15 milyon açma-kapama
Açma-Kapama Süresi Cetvel 2'ye bakınız
  Cetvel 1

Doğru Gerilim (V)
Nominal Gerilim 12 24 48 110 125 220
20°C 9 18 36 82 94 170
40°C 9,5 19 38 88 100 176
Maksimum Gerilim 13,5 27 53 125 140 245

Alternatif Gerilim (V)
Nominal Gerilim 12 24 48 110 127 220
20°C 9,9 19,8 39,5 91 105 181
40°C 10,2 20,4 40,8 93 108 187
Maksimum Gerilim 13,2 27 53 121 140 242

  Cetvel 2

Konkat Açma-Kapama Zamanları
  AC DC
Çekmede
Kapalı kontağın açılması (ms) 15-25 10-15
Açık kontağın kapanması (ms) 20-40 20-28
Bırakmada
Açık kontağın açılması (ms) 30-50 5-10
Kapalı kontağın kapanması (ms) 40-70 12-20
