Uygulanan Standartlar |
EN 61558-2-15 |
Güç |
3,15...10 kVA |
Frekans |
50...60 Hz |
Giriş Gerilimi |
230 V |
Çıkış Gerilimi |
230/115 V |
Max. Ortam Sıcaklığı Tmax |
40 °C |
Sargı Malzemesi |
Aluminyum Folyo (Standart) * |
Manyetik Devre |
1,8 W/kg kayıplı 0,50 mm silisli sac |
Koruma Devresi |
Primer ve sekonder devreler arası 120°C PTC |
Koruma Sınıfı |
IP 00 (Standart) ** |
İzolasyon Sınıfı |
B (120°C) (Standart) *** - İzolasyon sınıfına uygun, vakum altında vernik |
Soğutma |
Doğal ** |
|
 |
* ) İsteğe bağlı olarak 'Bakır Folyo' ya da 'Emaye Bobin Teli' kullanılabilir. |
** ) İsteğe bağlı olarak değiştirilebilir. |
*** ) İsteğe bağlı olarak F (155°C) ve H (180°C) sınıfında üretilebilir. |
|
|
|
 |
 |
|

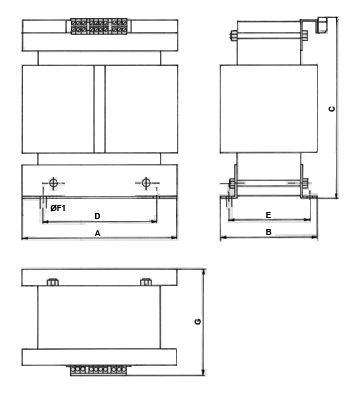

Boyut ve Ağırlıklar |
|
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F1 (mm) |
G (mm) |
Ağırlık (kg) |
MA 003150 |
265 |
195 |
325 |
200 |
155 |
8,5 x 17 |
220 |
51 |
MA 004000 |
280 |
195 |
370 |
240 |
155 |
8,5 x 17 |
220 |
57 |
MA 005000 |
280 |
205 |
370 |
240 |
165 |
8,5 x 17 |
230 |
61 |
MA 006300 |
280 |
220 |
370 |
240 |
180 |
8,5 x 17 |
245 |
65 |
MA 008000 |
280 |
235 |
370 |
240 |
195 |
8,5 x 17 |
260 |
74 |
MA 010000 |
280 |
250 |
375 |
240 |
190 |
8,5 x 17 |
210 |
76 |

 |
 |
Sargı Bağlantı Şeması |
Klemens Bağlantı Şeması |
 |
 |

|
|
|
