Gemi Transformatörleri

GT Pro logo


UG 020000

UG 020000

ABS Ship SecurityBureau VeritasRinaGermanischer Llyod


Genel Özellikler





Uygulanan Standartlar IEC 60076, IEC 60726, TS 2959
Giriş Gerilimi 380-400-440-450 V
Çıkış Gerilimi 220-230 V
Frekans 50-60 Hz
Güç 20...100 kVA
Sargı Malzemesi Aluminyum Folyo (Standart) *
Manyetik Devre 1,8 W/kg kayıplı 0,50 mm silisli sac
Koruma Sınıfı IP 23 (Standart) **
Kutu Rengi RAL 7032 (Standart) **
İzolasyon Sınıfı B (120°C) (Standart) *** - İzolasyon sınıfına uygun, vakum altında vernik
Soğutma Doğal **
Ortam Sıcaklığı 40°C (Standart) **

* İsteğe bağlı olarak 'Bakır Folyo' ya da 'Emaye Bobin Teli' kullanılabilir.
** İsteğe bağlı olarak değiştirilebilir.
*** İsteğe bağlı olarak F (155°C) ve H (180°C) sınıfında üretilebilir.


  Boyut ve Ağırlıklar

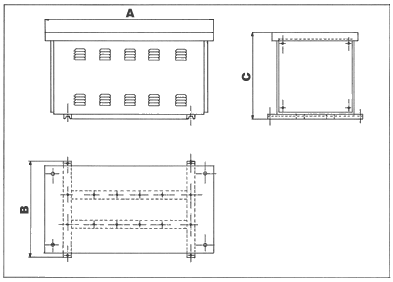

Gemi Trafoları Boyut Çizimi
  Gücü
(kVA)		 A
(mm)		 B
(mm)		 C
(mm)		 Ağırlık
(kg)
UG 020000 3 x 6,6 950 550 525 225
UG 022500 3 x 7,5 950 550 525 230
UG 025000 3 x 8,3 950 550 525 235
UG 030000 3 x 10 1000 560 570 285
UG 040000 3 x 13,3 1000 580 635 400
UG 045000 3 x 15 1000 580 635 410
UG 050000 3 x 16,6 1000 600 635 415
UG 060000 3 x 20 1100 620 635 425
UG 063000 3 x 21 1100 620 635 450
UG 080000 3 x 26,6 1250 650 635 500
UG 100000 3 x 33,3 1300 750 635 540
